Petri Pe-La-Modulsystem – modulares Pelletlager aus Stahlblech

Petri Pe-La-Modulsystem: Pelletlager für Saugsonden oder Förderschnecke

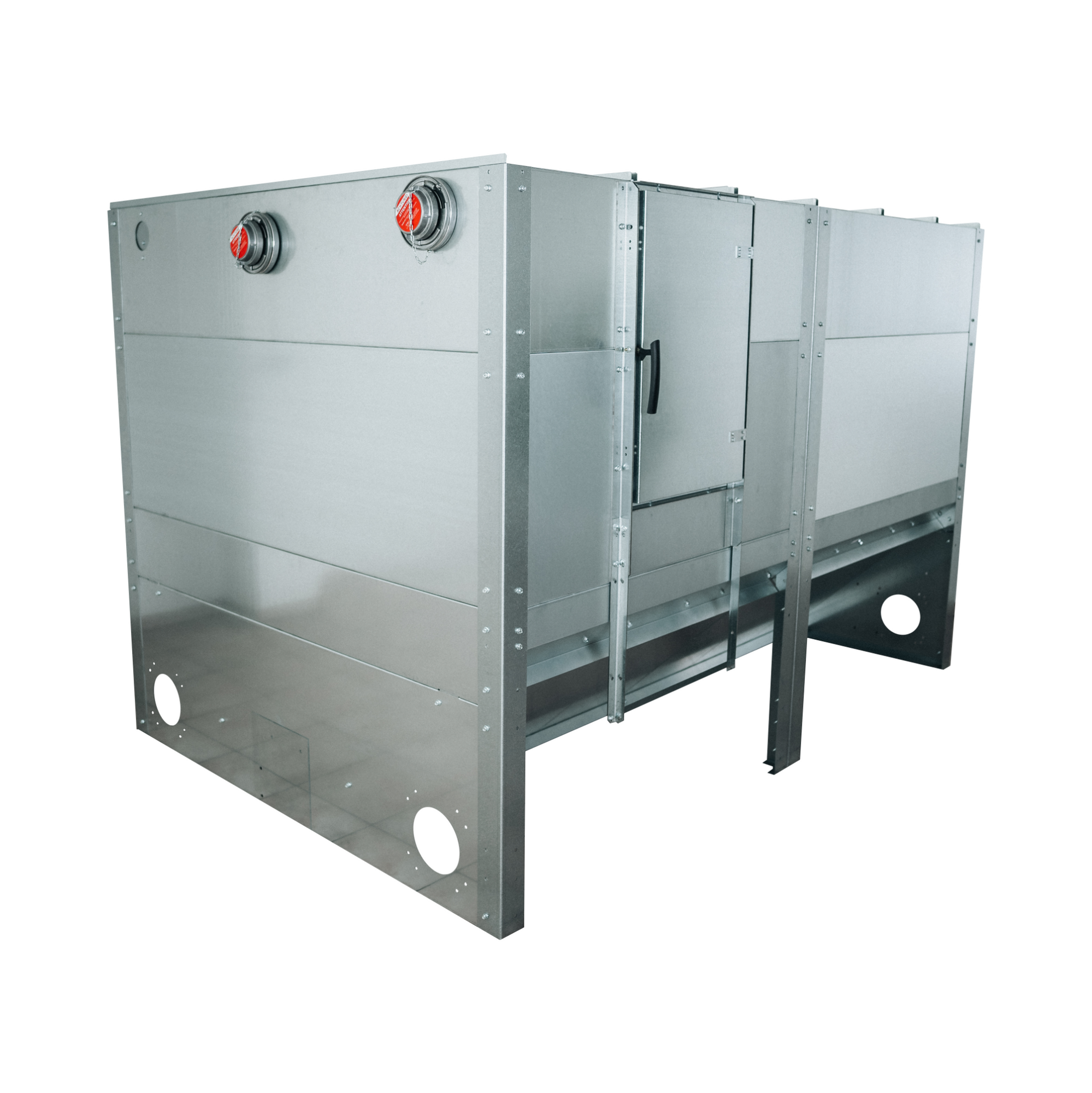

Das Petri Pe-La-Modulsystem ist ein freistehendes Pelletlager aus 1,5 bis 3,0 mm starkem, feuerverzinktem Stahlblech. Durch den modularen Aufbau lässt sich das Lager passend zu den räumlichen Gegebenheiten und dem benötigten Lagervolumen zusammenstellen.

Bei diesem Standardartikel können Sie zwischen zwei Breiten, zehn Längen, vier Höhen und zwei Austragungssystemen wählen. Insgesamt stehen 160 Standardvarianten zur Verfügung:

• Breite: 1,50 oder 2,00 m
• Länge: 1,50 bis 6,00 m in 50-cm-Schritten
• Höhe: 1,80, 1,90, 2,00 oder 2,20 m
• Austragungssystem: flacher Boden für Saugsonden oder Trog für eine Förderschnecke

Die passende Lagergröße richtet sich nach dem Pelletbedarf, der Heizlast und dem verwendeten Austragungssystem. Stimmen Sie die benötigte Ausführung vor der Bestellung mit Ihrem Heizungsbauer oder Kesselhersteller ab. Sonderhöhen, Sonderlängen sowie abweichende Positionen von Kontrolltür und Befüllstutzen sind auf Anfrage möglich. Schreiben Sie uns dazu gerne an.

Modularer Aufbau für unterschiedliche Raumgrößen

Die einzelnen Module werden längsseitig aneinandergereiht. Boden- und Wandbefestigungen sind nicht erforderlich. Das Pelletlager muss jedoch auf einer waagerechten und ausreichend tragfähigen Fläche stehen. Insbesondere bei schwimmendem Estrich müssen die bei vollständiger Befüllung entstehenden Punktlasten berücksichtigt werden.

Die Einzelteile können durch Öffnungen ab 70 × 70 cm eingebracht und von der Innenseite des Lagers verschraubt werden. Dadurch ist eine Montage auch in schwer zugänglichen Kellerräumen oder ehemaligen Öltankräumen möglich. Bohr-, Stemm-, Maurer- oder Schweißarbeiten am Lager sind nicht erforderlich.

Je nach Lagergröße beträgt die Montagezeit laut Hersteller ungefähr zwei bis sechs Stunden mit zwei Personen. Der Aufbau des Lagers und die Installation des Austragungssystems müssen fachgerecht erfolgen und sollten durch qualifiziertes Fachpersonal durchgeführt oder geprüft werden.

Zwei Austragungssysteme zur Auswahl

Die beidseitig mit 43° geneigten Bodenbleche führen die Pellets zum mittleren Austragungsbereich. Welche Ausführung benötigt wird, hängt vom Fördersystem des Pelletkessels ab.

Ausführung für Saugsonden:
Zwischen den beiden Schrägen befindet sich ein flacher, etwa 300 mm breiter Bodenbereich zur Befestigung der Saugsonden. Die erforderlichen Öffnungen für die Saugschläuche werden entsprechend der vorgesehenen Sondenanzahl vorbereitet. Bitte geben Sie bei der Bestellung an, wie viele Saugsonden eingesetzt werden sollen.

Ausführung für eine Förderschnecke:
Zwischen den beiden Schrägen befindet sich ein Schneckentrog mit den Abmessungen 350 × 205 mm. In diesen wird die passende Förderschnecke eingelegt und befestigt.

Saugsonden, Umschalteinheit, Saugschläuche und Förderschnecke sind nicht im Lieferumfang des Pelletlagers enthalten. Die benötigte Austragungs- und Fördertechnik wird passend zum jeweiligen Pelletkessel ausgewählt.

Lieferumfang und Ausstattung

Zum Lieferumfang gehören das Stahlblechlager in der gewählten Abmessung und Austragungsausführung, eine Kontroll- und Einstiegstür mit einer Größe von ungefähr 50 × 80 cm sowie die zugehörigen Türschutzbleche.

Ebenfalls enthalten sind ein Storz-A/110-Befüllstutzen, ein Storz-A/110-Absaugstutzen und eine Unterdruckklappe mit Kontrollöffnung. Die Kontrolltür befindet sich in der Standardausführung an der Längsseite, die Befüll- und Absaugstutzen befinden sich an der Stirnseite. Die Luftklappe kann wahlweise links oder rechts montiert werden.

Abweichende Positionen von Kontrolltür, Befüllung und Absaugung sind auf Anfrage möglich und können mit Mehrkosten verbunden sein.

Eine Prallschutzmatte wird für den Befüllvorgang empfohlen, ist jedoch nicht im Lieferumfang enthalten. Sie muss separat bestellt werden.

Anforderungen an den Aufstellort

Das Pelletlager ist für die Aufstellung im Innenbereich vorgesehen. Eine Aufstellung im Freien ist nur innerhalb eines Gebäudes, Anbaus, einer Hütte oder einer anderen geeigneten Einhausung zulässig. Das Pelletlager ist nicht wasserdicht und muss zuverlässig vor Regen, Schnee und eindringendem Wasser geschützt werden. Bei Überflutungsgefahr ist eine Aufstellung auf einem geeigneten Sockel erforderlich.

Folgende Mindestabstände müssen bei der Planung berücksichtigt werden:

• seitlich: 10 cm
• zur Decke: 5 cm
• vor der Kontrolltür: 60 cm
• vor den Befüllstutzen: 100 cm

Das Pelletlager muss fachgerecht an den Potenzialausgleich angeschlossen werden. Zusätzlich sind die örtlich geltenden Anforderungen an Tragfähigkeit, Brandschutz, Belüftung, Befüllung und Pelletlagerung einzuhalten.

Die Vorteile auf einen Blick

• modulares Baukastensystem aus 1,5 bis 3,0 mm starkem, feuerverzinktem Stahlblech
• 160 auswählbare Standardvarianten
• Breiten von 1,50 oder 2,00 m
• Längen von 1,50 bis 6,00 m in 50-cm-Schritten
• vier Standardhöhen von 1,80 bis 2,20 m
• wahlweise für Saugsonden oder Förderschnecke vorbereitet
• freistehende und selbsttragende Konstruktion
• keine Boden- und Wandbefestigung erforderlich
• beidseitig 43° geneigte Bodenbleche
• Einbringung durch Öffnungen ab 70 × 70 cm
• Montage mit einfachem Werkzeug möglich
• Kontroll- und Einstiegstür mit ungefähr 50 × 80 cm
• Storz-A/110-Befüll- und Absaugstutzen sowie Unterdruckklappe enthalten
• abweichende Positionen von Tür und Anschlüssen auf Anfrage möglich

Warn- und Sicherheitshinweise

• Das Pelletlager muss auf einer waagerechten und ausreichend tragfähigen Fläche aufgestellt werden.
• Die Punktlasten des vollständig befüllten Lagers müssen bei der Planung des Untergrunds berücksichtigt werden.
• Das Lager muss fachgerecht an den Potenzialausgleich angeschlossen werden.
• Der Lagerraum muss entsprechend den geltenden Vorschriften ausreichend belüftet werden.
• Örtliche Bau-, Brandschutz- und Feuerungsverordnungen sowie die Vorgaben des Kesselherstellers sind einzuhalten.
• Eine Außenaufstellung ist nur mit einer geeigneten Einhausung gegen Witterungseinflüsse zulässig.
• Montage und Anschluss des Austragungssystems müssen fachgerecht erfolgen.
• Die aktuellen Planungs- und Montageunterlagen des Herstellers sind vor Aufbau und Inbetriebnahme vollständig zu beachten.
